固定荷重

固定荷重を配置します。

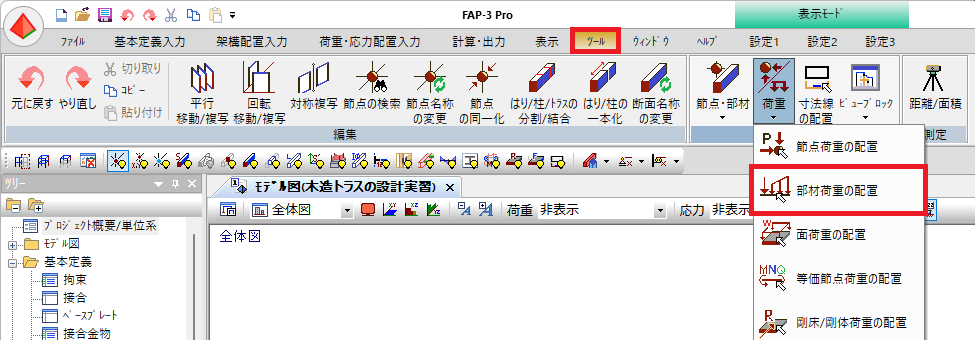

1.図形入力ツールの[部材荷重の配置]を選択する

プロパティウィンドウに[部材荷重の配置]が表示されます。

または、[ツール]メニューから[荷重]→[部材荷重の配置]を選択します。

2.登りばり7-8に固定荷重を配置する

下記のデータを入力します。

種類	方向	P1
2:等分	5:Z	-1.2

登りばり7-8をクリックします。

[荷重名称]ダイアログが表示されます。
下記のデータを入力して、[OK]ボタンをクリックします。

荷重名称
DL

固定荷重が配置されました。

3.登りばり8-14に固定荷重を配置する

登りばり8-14をクリックします。

4.荷重を非表示にする

配置を確認したら、次に積雪荷重を配置するので、荷重を非表示にします。
荷重コンボボックスの▼をクリックし、[非表示]にします。

プロパティウィンドウの[部材荷重の配置]は終了しないで、次の｢積雪荷重｣に進んでください。
